Lamella Clifier의 작업 원리, 특성, 구조 및 설계 고려 사항은 무엇입니까?











1️⃣ 층류의 원리를 사용합니다.
경사 플레이트 또는 튜브 사이의 흐름은 매우 작은 유압 반경을 가지므로 일반적으로 RE ≈ 200 정도의 레이놀즈 수가 있습니다. 이는 층류 상태에서 흐름을 유지하여 퇴적에 매우 유리합니다. 경사 튜브 내부의 프라우드 수는 약 1 × 10 ³ ~ 1 × 10 ℃이며, 이는 안정적인 흐름 조건을 나타냅니다.



2️⃣ 효과적인 침전 영역을 증가시켜 퇴적 효율을 향상시킵니다.
그러나 경사 플레이트의 특정 배열, 입구 및 출구 흐름의 영향 및 튜브 또는 플레이트 내의 흐름 조건과 같은 요인으로 인해 실제 처리 용량은 이론적 인 최대 값에 도달 할 수 없습니다. 이론적 효율에 대한 실제 퇴적 효율의 비율을 효과적인 계수라고합니다.



3️⃣ 입자의 침전 거리가 단축되어 침전 시간이 크게 줄어 듭니다.



4️⃣ 플록 입자는 충돌 할 수 있고 다시 - 경사 튜브 정착민 내부에서 집계 할 수 있습니다.추가 입자 성장을 촉진하고 퇴적 효율을 향상시킵니다.

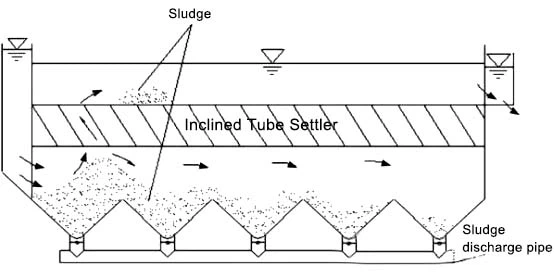

라멜라 스크 리피퍼의 구조는 종래의 명확한 구조와 유사합니다. 흡입구, 정착 구역, 콘센트 및 슬러지 수집 구역의 네 가지 주요 부분으로 구성됩니다. 차이점은 침착 구역에 여러 경사 튜브 정착민이 장착되어 있다는 것입니다. 그림 1은 라 멜라 스크리 페이퍼의 전형적인 구조를 보여줍니다.



라멜라 스크 리피퍼에서, 경사 플레이트를 통해 물이 흐르는 방향에 따라, 그림 2와 같이 위쪽 흐름, 아래쪽 흐름 및 수평 흐름의 세 가지 유형의 흐름이있다. 하향 흐름 정화기에서, 물은 침전물 입자와 함께 경사 튜브 또는 플레이트를 통해 아래쪽으로 흐릅니다.





물과 입자의 흐름 방향이 동일하면 하향 흐름 (co - 전류 흐름이라고도 함)이라고합니다. 정화기를 통해 물이 수평으로 흐르면,이를 경사 플레이트에만 적용 할 수있는 수평 흐름 (Cross - 흐름이라고도 함)이라고합니다.







1. 입구 영역
물은 정화기로 수평으로 들어갑니다. 입구 영역에는 일반적으로 천공 된 벽, 슬롯 벽 또는 아래쪽 흐름 경사 튜브가 포함되어있어 기존의 수평 흐름 명확성에 대한 설계 요구 사항과 유사한 탱크의 폭에 걸쳐 흐름을 고르게 분배하는 데 도움이됩니다.
상향 흐름 경사 튜브 정착기를 통한 유량 분포를 보장하려면 튜브 아래의 유량 분포 영역에 대한 특정 높이를 유지해야합니다. 십자가의 유속 유량 속도 - 섹션은 초과하지 않아야합니다.0.02–0.05 m/s.



---

2. 경사 튜브 정착민의 경사각
경사 튜브 (또는 플레이트)와 수평 평면 사이의 각도를 경사각이라고합니다. ). 더 작은 경사각은 입자 침전 속도가 낮습니다.u₀) 따라서 성능이 향상됩니다.
그러나 슬러지가 자동으로 아래로 미끄러지고 매끄럽게 방전 될 수 있도록 너무 작아서는 안됩니다. 상향 흐름 정화기의 경우, 경사각은 일반적으로입니다55도 –60도 이상.
하향 흐름 정화기의 경우 슬러지 배출이 더 쉽기 때문에 각도는 일반적으로30도 –40도 이상.



---

3. 경사관 정착민의 모양과 재료
정화기의 제한된 볼륨을 최대한 활용하기 위해, 경사 튜브 정착기는 정사각형, 직사각형, 육각형 또는 골판지 형태와 같은 소형 크로스 - 단면 모양으로 설계됩니다.
더 쉽게 설치하기 위해 수백 또는 수백 개의 튜브가 하나의 모듈로 그룹화되며 여러 모듈이 침전 영역에 설치됩니다.
재료는 가볍고 강하고, 비 - 독성이며 경제적이어야합니다. 일반적인 재료에는 벌집 종이와 얇은 플라스틱 시트가 포함됩니다. 허니 콤 튜브는 종종 페놀 수지로 치료 된 함침 된 종이로 만들어지며, 일반적으로 약점이 내장 된 원형 직경을 갖는 일반 헥사 곤로 형성됩니다.25mm. 플라스틱 시트는 일반적으로입니다0.4 mm 두께의 강성 PVC, 열 프레스에 의해 형성됩니다.



---

4. 경사 튜브 정착민의 길이와 간격
튜브가 길수록 침전 효율이 높아집니다. 그러나 과도하게 긴 튜브는 제작 및 설치가 어렵고 특정 지점 수율을 넘어 길이를 확장하여 수익을 감소시킵니다.
튜브가 너무 짧은 경우, 전이 영역의 비율 (흐름이 난류에서 층으로 변하는 경우)이 증가하여 효과적인 침전 길이가 줄어 듭니다. 전이 영역 길이는 일반적으로입니다100-200 mm.

경험을 기반으로 :

상향 흐름 경사 플레이트의 길이는 일반적으로입니다0.8–1.0 m, 그리고 그 이상이 아니어야합니다0.5 m.

하향 흐름의 경우 길이가 거의 있습니다2.5 m.

일정한 교차 - 단면 속도에서 더 작은 간격 또는 튜브 직경은 내부 유속 및 표면 하중 속도를 증가시켜 더 작은 명확한 부피를 허용합니다. 그러나 매우 작은 간격 또는 직경은 제조 난이도와 막힘의 위험을 증가시킵니다.
수처리 관행 :

상향 흐름 정화기의 간격 또는 튜브 직경은 약50–150 mm.

하향 흐름 정화기의 경우 플레이트 간격이 있습니다35mm.



---

5. 아울렛 구역
경사 튜브 정착기로부터 균일 한 유출 흐름을 보장하려면 폐수 수집 시스템의 배열이 중요합니다. 컬렉션 시스템은 측면 수집기와 메인 채널로 구성됩니다.
측면 수집기는 천공 된 통로, v - 노치 위어, 얇은 위어 또는 천공 된 파이프 일 수 있습니다.
경사 튜브 콘센트에서 수집 구멍 (예 : 투명한 물 영역 높이)까지의 높이는 측면 수집기의 간격과 관련이 있으며 다음을 충족시켜야합니다.
h는 √3/2 × L보다 크거나 동일합니다, 어디:

h= 클리어 워터 존 높이 (m)

L= 측면 수집기 사이의 간격 (m)

일반적으로,L~이다1.2–1.8 m, 그래서h약해야합니다1.0–1.5 m.



---

6. 침전 속도 (u₀) 입자의
경사 튜브 내부의 물 속도는 일반적으로 종래의 정화기의 수평 유속과 유사합니다.10–20 mm/s.
응고가 사용될 때, 입자 침전 속도u₀약0.3–0.6 mm/s.







Coun



매개 변수	카운터 - current (상향 흐름)	co - current (아래쪽 흐름)
플레이트/튜브의 경사각	55 학위 - 60도	30도 - 40도
플레이트 길이	0.8 – 1.0 m	약 2.5m
플레이트/튜브 간격	50 - 150 mm	약 35mm
입구 유량 속도	0.02 - 0.05 m/s 이하	비슷하거나 약간 더 높습니다
전환 길이 (튜브 흡입구)	100 - 200 mm	비슷한
레이놀즈 흐름 수	약 200 (층류)	아마도 약간 더 높을 수 있습니다
입자 침전 속도 (u₀)	0.3 - 0.6 mm/s (응고 포함)	비슷하거나 약간 더 높습니다



카운터에 대한 설계 고려 사항 - 전류 (상향 흐름) Lamella Clifier :



원수 탁도는 장기적으로 1000 NTU (Nephelometric 탁도 단위) 미만으로 유지해야합니다.

경사 튜브 침전 영역의 표면 하중 속도는 사이에 설정 될 수 있습니다.9.0 ~ 11.0 m³/(H · m²).

튜브 직경이 있어야합니다25 ~ 35mm, 튜브 길이의1 m.

튜브의 경사각은해야합니다60도.

경사 튜브 위의 투명한 물 보호 구역은1.5 m



Co - 전류 (하향 흐름) Lamella Clifier에 대한 설계 고려 사항 :



탁도를 가진 원수에 지속적으로 적합합니다200 NTU.

경사 판 침착 구역의 표면 하중 속도는 원수 조건 및 유사한 수처리 식물의 작동 경험 또는 시험 데이터에 따라 결정되어야한다. 일반적으로 다양합니다30 ~ 40 m³/(H · m²).

플레이트 간격이 있어야합니다35mm.

정착 구역의 플레이트 길이는 있어야합니다2.0 ~ 2.5 m, 슬러지 방전 구역의 플레이트 길이는0.5 m.

정착 구역의 플레이트의 경사 각도입니다40도슬러지 방전 구역에서60도.







Lamella Clifier는 현재 폐수에 널리 사용되는 물리 화학적 처리 과정입니다. 우리의 Henaneco 기술 팀은 명확한 입구에서의 고르지 않은 흐름 분포, 슬러지 호퍼의 막힘 및 플럭스의 부양 -와 같이 현장에서 발생하는 실제 문제를 분석했습니다. 이러한 분석을 바탕으로 이러한 문제를 해결하기위한 해당 솔루션을 개발했습니다.



1, Lamella Clearifier의 성능에 영향을 미치는 요인 :



경사 튜브 정착민의 중앙 부분은 층류를 유지하는 반면 입구 및 출구 섹션은 유입 및 유출에 의해 영향을 받기 때문에 일부 흐름 교란이 발생합니다.



경사 튜브 정착민 내부의 물 흐름은 상대적으로 안정적이므로 퇴적 효율을 향상시킵니다.



정착 거리와 침전 시간은 매우 짧기 때문에 물이 정화기에 들어가기 전에 적절한 응고 및 응집이 발생해야합니다.

탁한 물의 계층화 된 흐름은 상향 흐름 명확성에 가장 큰 영향을 미치고; 따라서, 상향 흐름 설계는 높은 탁도 물에 적합하지만 하향 흐름 설계는 매우 낮은 탁도 물에 더 좋습니다.



2, 과도한 폐수 탁도



원인 분석 :



정화기 흡입구에서 고르지 않은 유량 분포는 입구 근처에서 심각한 난기류 또는 높은 입구 속도를 유발합니다. 이로 인해 국부적으로 높은 유속이 생겨 슬러지가 이전에 경사 튜브에 침전 될 수 있습니다.



국소화 된 짧은 - 회로 ( "짧은 흐름")는 플록 안정성을 방해하여 이전에 형성된 플록이 더 작은 입자로 분리 될 수 있습니다.



균일 한 유량 분포를 달성하기 위해, 라멜라 스크리 페이퍼의 천공 된 배플 (꽃 벽) 개구부는 비교적 작다. 이것은 종종 기존의 수평 명확한 자와 비교하여 개구부를 통한 유속을 유동화하여 형성된 플록의 2 차 파손 및 분포 구멍의 바닥에서 침전 된 슬러지의 재현 탁을 유발하여 폐수의 탁도를 증가시킵니다.



솔루션 :

경사 플레이트를 수평에 60도 각도로 설치하고 각 경사 플레이트 아래에 60도 각도로 날개 판을 추가하십시오. 첨가 된 날개 플레이트는 레이놀즈의 흐름 수를 크게 감소시켜 물 움직임 동안 점성 힘을 향상시켜 퇴적을 선호합니다.



또한, 입자의 침전 경로가 단축되어 밀도가 높은 입자의 증착에 도움이된다.



물 분포를 위해 천공 된 배플을 사용하여 균일 한 흐름 분포를 보장하십시오. 분포 영역의 입구의 수평 유속은 그 사이에 제어해야합니다.0.010 및 0.018 m/s.



침전 영역 앞에 수평 흐름 정류 섹션을 추가하면 물이 출구 위어에서 경사 튜브 정착민으로 직접 흐르지 않습니다. 이 수평 흐름 섹션 (총 정화기 길이의 3 분의 3)은 충격 저항을 향상시키고 수평 유속을 줄이며 유동 직교 인 역할을합니다. 또한 경사 튜브 내에서 상향 유속을 감소시켜 퇴적 효율을 향상시키고 충격 하중에 대한 내성을 증가시킵니다. 또한, 유동 튜브 내부의 상향 속도를 높이고 침전 효율을 더욱 향상시키기 위해 수평 및 경사 튜브 섹션 사이의 유동 가이드 배플을 설치하십시오.



3, Sludge Hopper Clogging 및 Sludge Discblenge가 정화기에서 방전됩니다.



원인 분석 :



Lamella Clifier에서 기계식 슬러지 제거는 슬러지가 축적되는 명확한 구분기의 가장자리와 끝에서 죽은 구역을 쉽게 만들 수 있으며,이 영역에서 슬러지 축적이 과도하게 유발됩니다.



슬러지 방전 파이프의 설계는 종종 부적절하거나 부적절하며 슬러지 제거가 불량합니다.



솔루션 :



슬러지 스크레이퍼 데드 존을 줄이기 위해 탱크 설계를 수정하십시오. 기계적 스크래핑 대신 중력 배수가있는 큰 슬러지 호퍼를 사용하십시오. 이것은 국소 흐름 교란을 줄이고 막히기 쉽다. 더 큰 호퍼 경사는 슬러지 슬라이딩을 향상시켜보다 완전한 슬러지 방전을 보장합니다.



슬러지 제거를 위해 스크레이퍼 메커니즘을 사용하고 탱크 바닥의 슬러지 방전 채널 수를 늘려 슬러지 제거 효율을 향상시킵니다.





Henaneco 수처리 기술 팀은 폐수 처리 산업을 전문으로합니다. 우리는 수처리 프로젝트를위한 공정 설계, 장비 제조, 판매 및 업그레이드/개조 솔루션을 포함한 포괄적 인 서비스를 제공합니다.
